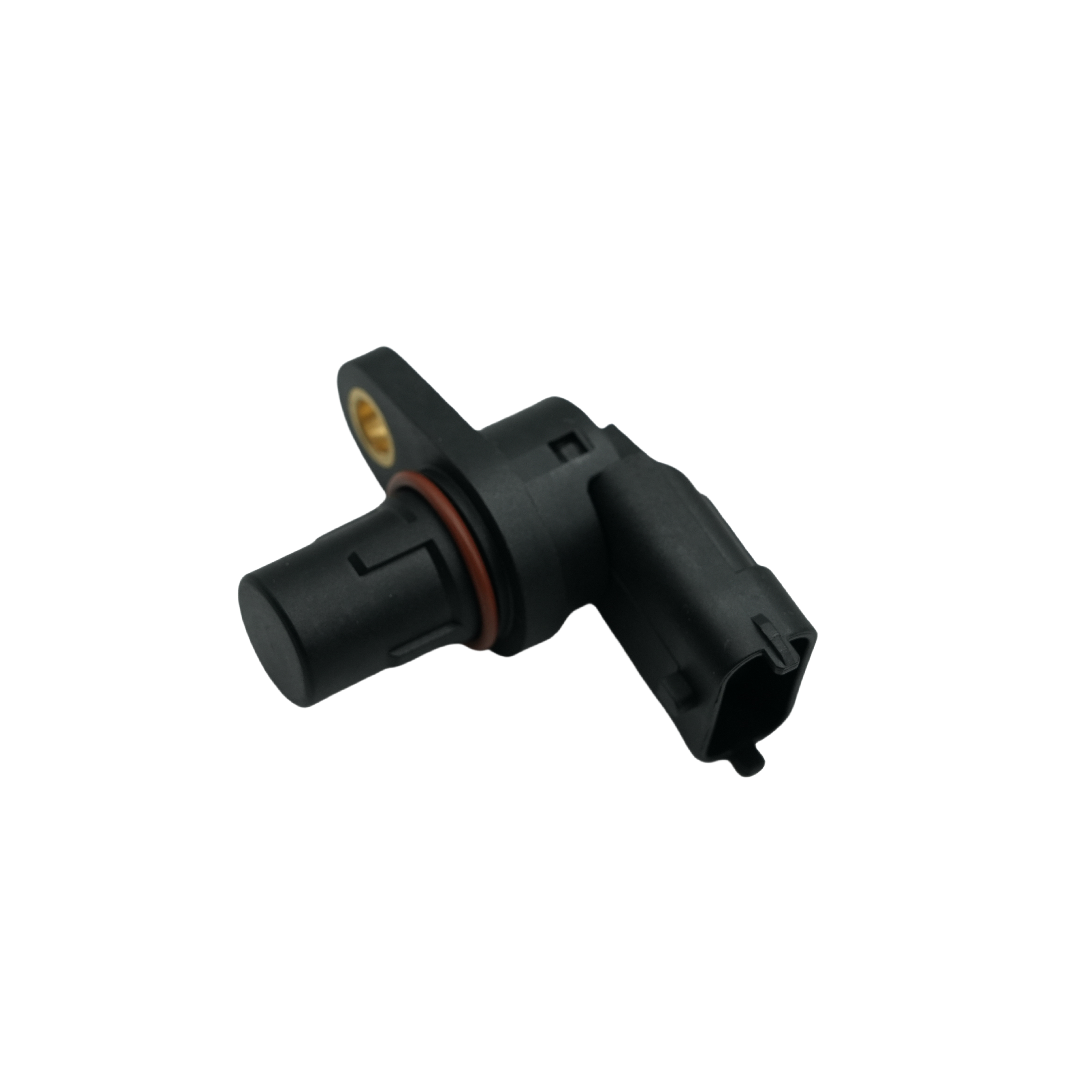

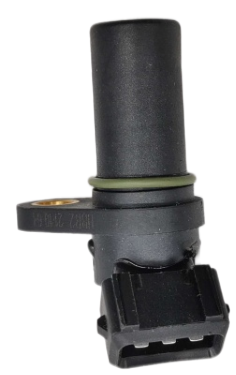

Датчик распредвала вилочного погрузчика
Функция датчика положения распределительного вала заключается в сборе сигнала положения распределительного вала газораспределения и передаче его в ЭБУ, чтобы ЭБУ мог определить верхнюю точку остановки сжатия в цилиндре 1, чтобы осуществить последовательное управление впрыском топлива, управление временем зажигания и управление детонацией.
Магнитная линия, проходящая через датчик положения распределительного вала, представляет собой воздушный зазор между полюсом N постоянного магнита и ротором, выпуклым зубом ротора, воздушным зазором между выпуклостью ротора и магнитной головкой статора, магнитной головкой, направляющей пластиной и полюсом S постоянного магнита. При вращении сигнального ротора воздушный зазор в магнитной цепи будет периодически меняться, а магнитосопротивление магнитной цепи и магнитный поток, проходящий через сигнальную катушку, будут периодически меняться. Согласно принципу электромагнитной индукции, в катушке датчика будет индуцироваться переменная электродвижущая сила.
